自动化专用淬火机床

小型淬火机床

TAGS: 淬火机床

产品时间:2021-02-27 02:44:04
产品类别:自动化专用淬火机床
点 击 数:192

全国热线:
13921290103

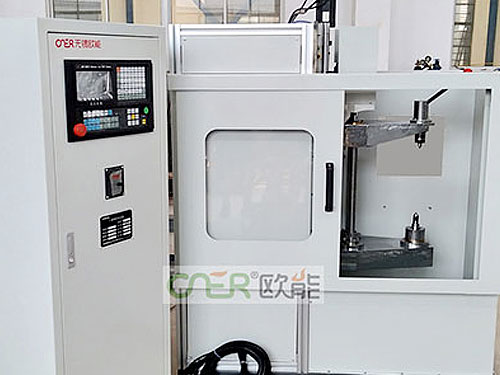

无锡欧能生产的小型淬火机床适用于小型轴类零件感应淬火,其主要技术参数:

最大夹持工件长度:300mm

最大垂直移动行程:300mm

最大装夹工件直径:Φ200mm

最大装夹工件重量:5kg

机床淬火移动速度:1-30mm/s

机床快速移动速度:20-80 mm/s

主轴转速(下顶尖):40~150r.p.m

机床移动重复定位精度:±0.1mm

机床全行程内双向平行精度:≤0.3mm

机床全行程内外圆跳动量:≤0.2mm

床身外形尺寸(长×宽×高):14000 mm×540 mm×1500 mm

机床重量:约500kg


小型淬火机床介绍

小型淬火机床机床主要由床身部分,垂直移动总成,上下顶尖总成,垂直移动传动系统,主轴旋转系统,上顶尖位置调整机构,配重机构,淬火喷水管路系统,挡水罩框和电器控制部分等组成。
1、机床床身采用新型铝合金及45钢板组合而成,整体精加工保证运动精度。

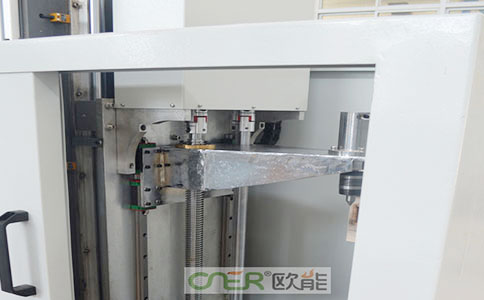

2、垂直移动采用标准直线导轨形式,定位精度高,使用寿命长。
3、垂直移动传动系统采用伺服电机驱动,滚珠丝杆副传动,传动轻快,导向精度高,定位准确。升降移动速度可调,由数控系统设置。
4、上顶尖位置的调整采用电动控制,通过三相减速电机和丝杆副带动,以实现不同长度工件的装夹,调整非常方便,上顶尖为2#莫氏活顶尖。
5、主轴(下顶尖)的旋转由三相异步电机通过传动轴和同步带驱动主轴(下顶尖)实现,采用变频调速技术实现转速的无级调速,下顶尖为3#莫氏。
6、淬火水管路系统,机床上安装了淬火用喷水管路,其中电磁阀接受控制信号实现自动喷水。
7、机床操作面及正面分别设置移门.罩框一侧加了矩形孔以便感应器进入,既可防止淬火水外溅又便于装卸零件及监控淬火过程。
9、电器控制部分,电气控制部分安装于一控制箱内,主要由数控系统、隔离变压器、变频调速器、中间继电器、中间继电器、开关电源等组成。电源采用三相交流380V制。数控采用较为先进的液晶显示系统,可存储二十种以上零件的淬火工艺程序,通过键盘输入可对各种程序进行编程存储。
10、机床具有连续(扫描)淬火,定位淬火,分段连续(扫描)淬火,分段定位淬火等功能,适用于光轴,半轴,台阶轴,凸轮轴等轴类零件的表面淬火,也适用于齿轮类,环类及平面类零件的感应淬火。广泛应用于汽车,拖拉机,纺织,军工,工程机械等行业的感应热处理领域。
11、机床具有手动操作和自动操作功能,适用于单件及批量零件生产。
12、机床具有超程保护,紧急情况人工保护,具有较高的安全可靠性。
