传动轴凸缘内孔收缩变形分析及改进措施

传动轴凸缘是纺织机的重要零件，采用40钢制造。该工件外径停止高频感应加热淬火处置，请求外表淬硬层深度为1.2-2.mm，淬火后硬度为45-55HRC。工件加工工序为：锻造→正火→机加工→拉控内花键→机加工→粗磨外圆→高频感应加热淬火→精磨外圆。消费中发现高频感应加热淬火处置，工件内孔变形较大，内孔收缩量到达0.1-0.15mm，并且花键产生畸变较大，产质量量很不稳定，市场呈现不合格产品。

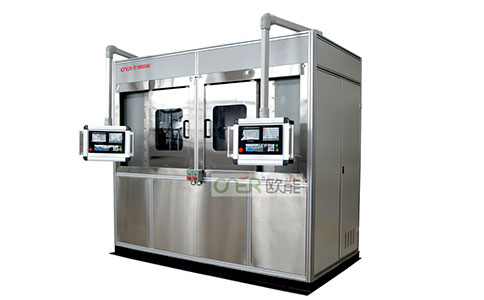

对高频感应加热淬火方式停止改良。在高频感应加热淬火机床上安顿专用定位座，传动轴在正下方，固定于定位座上，凸缘部位在上方，感应圈在转动轴侧方位置。工件花键孔及中空部注入水，工作时时，水流冲击水轮转动，工件随水轮仪器转动，转速约200-250r/min，随之感应加热，加热温度为860-900℃，并喷水冷却。
