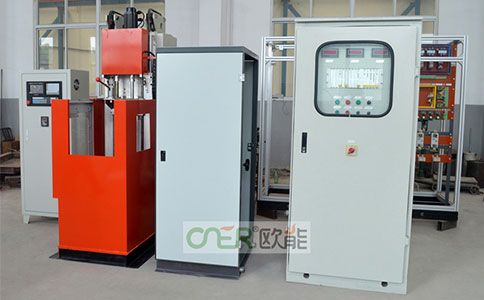

轴套类零件感应淬火设备

主要技术参数

A. GCIB100－0.3 晶体管感应加热电源

输入电源： 三相380V50HZ

输入容量 120kVA

额定输出功率 100kW

输出频率 15—30KHz

外形尺寸（长×宽×高）800X750X1880(mm)



立式淬火机床为三座标机床X轴用于工件上下运动，Y轴和Z轴用于淬火变压器水平面内二维调整。三轴均可通过手轮选择不同的轴进行手动控制轴的运动。本设备主要由床身部分，垂直移动总成，上下**总成，垂直移动传动系统，主轴旋转系统，上**位置调整机构，配重机构，淬火喷水管路系统，挡水罩框和电器控制部分等组成。



B. CJLS－0605立式淬火机床

*大夹持工件长度 600mm

*大垂直移动行程 600mm

*大装夹工件直径 Φ500mm

*大装夹工件重量 30kg

机床淬火移动速度 1-30mm/s

机床快速移动速度 20-80 mm/s

主轴转速(下**) 40~150r.p.m

机床移动重量定位精度 ±0.1mm

机床全行程内双向平行精度 ≤0.3mm

机床全行程内外圆跳动量 ≤0.2mm

床身外形尺寸（长×宽×高） 1240 mm×800 mm×1900 mm

操作柜外形尺寸(宽×厚×高) 600 mm×400 mm×1600 mm

机床重量 约1000kg
