定制淬火成套设备

活塞杆高频淬火设备

TAGS: 淬火设备

产品时间:2021-02-27 06:25:14
产品类别:定制淬火成套设备
点 击 数:359

全国热线:
13921290103

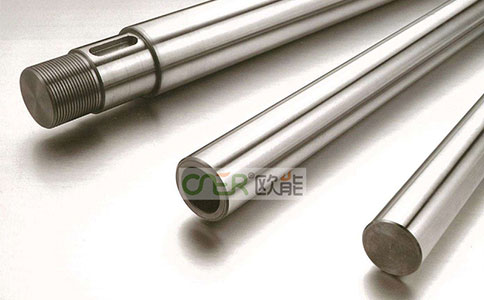

活塞杆是支持活塞做功的连接部件,大部分应用在油缸、气缸运动执行部件中,是一个运动频繁、技术要求高的运动部件。以液压油缸为例,由:缸筒、活塞杆(油缸杆)、活塞、端盖几部分组成。其加工质量的好坏直接影响整个产品的寿命和可靠性。活塞杆加工要求高,其表面粗糙度要求为Ra0.4~0.8μm,对同轴度、耐磨性要求严格。活塞杆有一道重要的工序叫做高频淬火,那么我们高频淬火是如何进行的呢?

高频淬火活塞杆高频淬火的具体操作,是为:在经过粗磨加工后,是进行中频或高频淬火处理,并且,其感应加热到1000—1020度,采用压缩空气进行喷射冷却,使其淬火硬层深度为1.5—2.5mm。在淬火后,还要进行校直处理。之后,是在200到220度回火,并保温1到2个小时,这样,其冷却后的硬度可达HRC50以上。

高频淬火活塞杆的高频淬火,其从专业角度来讲,其是使活塞杆表面产生一定的感应电流,然后进行迅速加热,之后再进行迅速淬火的一种热处理方法。其主要目的,是为了让活塞杆表面在一定深度范围内获得马氏体组织,并且其心部仍然保持淬火前的组织状态,从而,使得活塞杆表面硬度等达标,使其心部的塑性和韧性达标。



活塞杆高频淬火设备选型
一、GCQ200-0.2 全固态感应加热电源
输入电源: 三相380V50HZ
输入容量 240kVA
额定输出功率 200kW
输出频率 15—30KHz
输入容量 240kVA
外形尺寸(长×宽×高)1550X750X1880(mm)

二、CJLS-0805立式淬火机床
***大夹持工件长度 820mm
***大垂直移动行程 800mm
***大装夹工件直径 Φ500mm
***大装夹工件重量 80kg
机床淬火移动速度 1-30mm/s
机床快速移动速度 20-80 mm/s
主轴转速(下******) 40~150r.p.m
机床移动重量定位精度 ±0.1mm
机床全行程内双向平行精度 ≤0.3mm
机床全行程内外圆跳动量 ≤0.2mm
数控二维调节行程 Y方向 100mm
Z方向 100mm
床身外形尺寸(长×宽×高) 1240 mm×800 mm×2780 mm
操作柜外形尺寸(宽×厚×高) 600 mm×400 mm×1600 mm
机床重量 约1200kg

三、 ONZL-15电源冷却系统
输入电源 三相380V 50Hz
额定功率 13kW
制冷功率 42kW
流量 120L/min
