高频焊机严厉地讲应由两局部组成：①高频感应加热安装；②焊接安装(包括加热感应圈和焊接夹具、机械传动安装)。

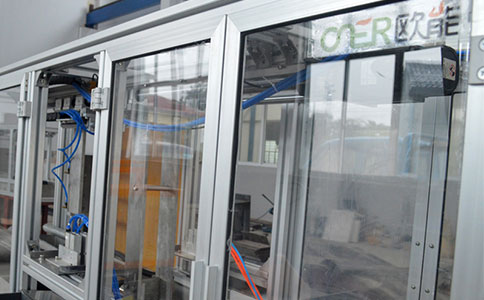

高频焊机
（一）高频感应加热安装
A、B、C为三相交流电输入，经变压使电压变为数千伏至上万伏高压（如GP30高频加热设备，其阳极电压即达10 kV）。再经硅堆整流(或汞整流等)变成单相直流高压作为振荡管阳极直流高压电源（也称屏极电源）。电子管与槽路的电容、电感组成LC并联，组成振荡回路，将直流电变成数百千赫兹的高频交变电流，经高频变压器供应工件感应线圈完成对工件的感应加热。
(二)高频电源的产生
电容和电感并联构成振荡回路，电容和电感在充放电时构成振荡。但要维持不问断的等幅振荡，就必需有外电源不时地补充能量，图5—4—7中的电子管G好比是一个能与LC根本频率大致相同的发电机，补充Lc中耗费的能量。图5—4—8是GP30的振荡电路图。其中ZUL为阳极阻流，为使直流利通无阻，高频成分不让回入电源而设置。C9为隔直流电容，为避免直流高压经L2、L1，对地短路，但要高频成分畅通无阻而设。R4是自激振荡产生负偏压之元件，直流电压靠c10，。充放电维持。L2为负载感应圈，也就是由前面振荡电路构成的高频振荡电流输入感应线圈，使加工对象产生高变磁场而在短时间内到达几百乃至上千度的高温。
